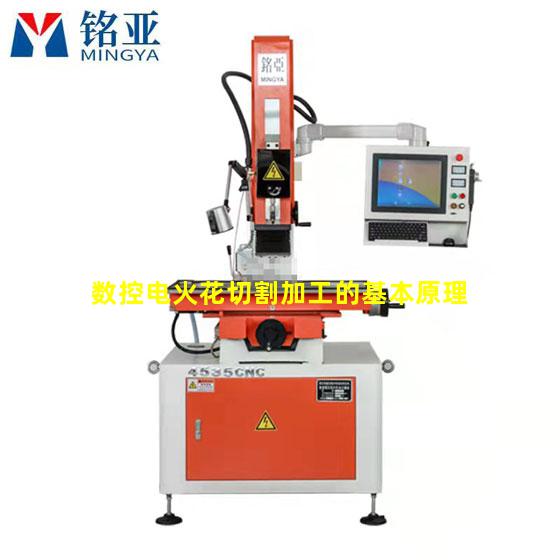

数控电火花切割加工的基本原理
数控线切割机床是利用高能量密度的电火花放电烧蚀原理进行加工的，属于特种加工范畴，它只能对导电材料进行加工。电火花数控线切割加工的过程中主要包含下列三部分内容(如图所示):
（1）数控线切割机床在加工时，切割刀具(铜丝或钼丝)和工件之间加有20KHz、150v的直流脉冲电压。电极丝与工件之间的脉冲放电。当刀具和工件之间的距离足够近时(约0.01mm)，电压击穿冷却切削液介质，在切割刀具和工件靠近的全长上均匀放电，高能量密度电火花放电瞬间温度可以达到7000℃或更高，高温使被切削金属瞬间汽化，生成金属氧化物，熔融于切削液中，被移动中的切割刀具带出加工区域。
（2）电极丝沿其轴向(垂直或Z方向)作走丝运动。
（3）工件相对于电极丝在X、Y平面内作数控运动
数控电火花切割加工图形
补充知识：数控电火花切割加工图形
数控电火花切割加工原理
线切割机床的加工原理
线切割加工是通过电极丝和工件之间进行脉冲放电，产生瞬时高温（约一万度），使金属融化，取出材料的一种加工方法。
线切割加工时，在电极丝和工件之间进行脉冲放电，当一个脉冲到来时，在电极丝和工件之间产生一次火花放电，在放电通道的中心温度瞬间可达到10000度以上，高温使金属融化，甚至有院消少量的气化，就实现了对工件材料进行电蚀切割加工，加工钢材料时，电极丝与工件之间的放电间隙在0.01mm左右，若电脉冲的电压高，放电间有讨水两隙会大一些。
