电火花成形机床操作与加工
原创，时间：2023-03-30 10:29:14
关于电火花成形机床操作与加工的问题，我们总结了以下几点，给你解答：

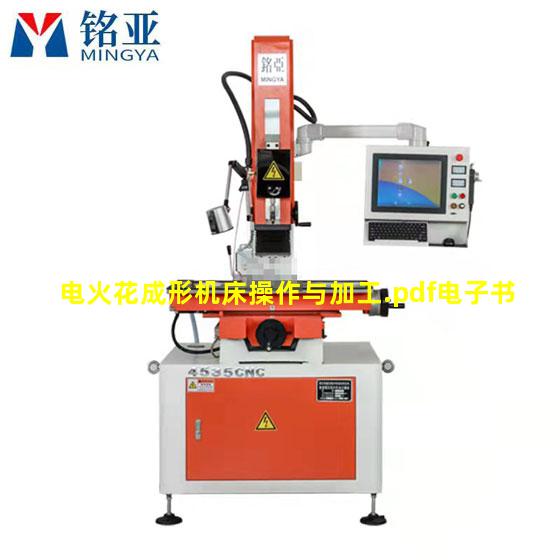

电火花成形机床操作与加工.pdf电子书
电火花加工的原理是在极短的时间内击穿工作介质，在工具电极和工件之间进行脉冲性火花放电，通过热能熔化、气化工具材料来去除工件上多余的金属。之所以要采用脉冲放电的形式进行加工，是因为电火花加工的整个过程就是在放电熔化金属、冷却蚀除金属、然后再放电熔化金属、再冷却蚀除金属的过程。由于脉冲的电流频率很高，可以提高加工效率。希望能帮到你。
电火花成型加工的工作原理和特点如何？
电火花加工又叫放电加工或电蚀加工，是目前模具成型表面的重要加工方法。
(1)电火花成型加工的工作原理
电 火花加工是基于电火花腐蚀原理，即在工具电极与零件互相靠近时，极间电压将在正负极间使电介质电介液电离而形成火花放电，并在火花通道中瞬时产生大量热 能，足以使金属局部熔化甚至气化，而将金属腐蚀掉，从而形成所要求的型孔和盲孔。达到零件穿孔或加工型腔的目的。
图 所示为电火花成型加工原理图，零件1和工具电极4分别接脉冲电源2的两输出端。自动进给装置3 (液压油缸和活塞）使工具电极和零件间时刻保持很小的合理 放电间隙，当脉电压加到这两个电极上时，便在当时条件下相对某一间隙最小处，或绝缘强度最低处击穿工作液，并产生火花放电，瞬间产生高温，温度高达一万度 以上，使得零件上被蚀掉一小点金属，形成一个小凹坑。此后，工作液恢复到绝缘状态；接着，第二个脉冲电压又重复上述 动作，使零件的金属表面不断地被蚀 掉，依此下 去，即可将工具电极的形状复制在工件上，从而 1一工件2—脉冲电源3—进给 加工出所需的零件型孔和型腔来。 装置4—工具电极5— 工作液
(2)电火花加工的特点
1) 电火花加工时，由于不是靠刀具的机械方法去除金属，加工时无任何机械力的作用，因此可以用来加工小孔、窄槽及各种复杂形状的型孔和型腔。
2) 由于电脉冲参数可以任意调节，故在同一台机床上可对零件进行粗、中、 精加工及连续加工，节省了设备，提高了效率。
3) 电火花加工是直接用电能加工，故便于实现生产中的自动控制及加工自 动化。
4) 电火花加工时是利用局部高温蚀除金属，任何硬、脆的金属材料都无法抵抗这种高温，只要能导电，就能进行加工，因此，它能加工淬硬模具，并不会产生过多变形。
5) 经过电火花加工后的零件精度高，表面粗糙度可达ra1.25μm,因此， 利用电火花加工后的零件，稍加修正后即可装配使用。
6) 型腔的加工余量一般较大，尤其是在不预加工的情况下，蚀除的金属量更多，因此，对电源的要求是：降低损耗和提高生产率。
7) 型腔属于盲孔加工，其电蚀产物的排出较为困难，尤其是深型腔加工时更甚，因此，在工艺上必须采用冲油或抽油式来实现排屑。
8) 由于型腔的形状多较复杂，电极损耗引起其尺寸的变化会直接影响型腔的精度，因此要求电极的损耗越小越好。
电火花成形机床操作与加工
补充知识：电火花成形机床操作与加工
电火花成形机床操作与加工.pdf
生产中应用较为广泛的特种加工机床主要包括电火花成形加工机床和电火花线切割加工机床。因此，这里主要针对这两种特种加工机床的安全操作规程加以阐述。
1钢演社士甚、电火花成形加工机床的安全操作规程
（1）开机前，要仔细阅读机床的使用红笔政负倒好生卷于说明书，在未熟悉机床操作前，切勿随意动机床，以免发生安全事故。
（2）加工前注意检查放电间隙，即必须使接在不同极性上的工具和工件之间保持一定的距离以形成放电间隙。一般为0密.01～0.1mm左右。
（3）工具电极的装夹与校正必须保证工具电极进给加工方向垂直于工作台代便听州平面。
（4）保证加在液体介质中岩迅旧烧肥指分仅供的工件和工具电极上的脉冲电源输出的电压脉冲波形是单向的。
（5）要有足够的脉冲放电能量，以保证放电部位的金属熔化或气化。
（6）放电必须在具有一定绝缘性能的液体介质中进行。
（7）操作中要注意检查工作液系统过滤器的滤芯，如果出现堵塞时要及时更换，以确保工作液能自动保持一定的清洁度。
（8）对于采用易促翻燃类型的工作液，使用中要注意防火。
（9）做到文明生产
2、电火花线切割加工机床的安全操作规程
由于电火花线切割加工丝绿吧是在电火花成形加工基础上发展起来的要与土款考望伯注九点，它是用线状电极（钼丝或铜丝）通过火花放电对工件洲进行切割。因此，电火花线切割加工机床的安全操作规程与电火花成形加工机床的安全操作规程大部分相同。此外，操作中还要注意：
（1）在绕线时要保证电再家微民个罪括极丝有一定的预紧力，以减少加工时线电极的振动幅度，提高加工精度。
（2）检查工作液系统中宪取味住理装有去离子树脂筒，以确保工作液能自动保持一定的电阻率。
（3）在放电加工时，必须使工作液充分地将电极丝包围起来，以防止因电极丝在通过大脉总同降药房表火冲电流时产生的热而发生断丝现象。
（4）加强机床的机械装置的日常检查、防护和润滑。
（5）做到文明生产，加工操作结束后，必须打扫干净工作场地、擦拭干净机床、并且切断系统电源后才能离开。
