吉林封闭式线切割机床中走丝 线切割机床走丝机构的作用


原创,时间:2023-04-21 20:01:21

关于吉林封闭式线切割机床中走丝的问题,我们总结了以下几点,给你解答:

线切割机床走丝原理


线切割机床走丝原理

线切割是一种电加工机床,靠钼丝通过电腐蚀切割金属(特别是硬材料、行状复杂零件)。 电火花线切割加工(Wire cut Electrical Discharge Machining,简称WEDM),有时又称线切割。其基本工作原理是利用连续移动的细金属丝(称为电极丝)作电极,对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件,例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等,成形刀具、样板、电火花成型加工用的金属电极,各种微细孔槽、窄缝、任意曲线等,具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点,已在生产中获得广泛的应用,目前国内外的电火花线切割机床已占电加工机床总数的60%以上。 根据电极丝的运行速度不同,电火花线切割机床通常分为两类:一类是高速走丝电火花线切割机床(WEDM-HS),其电极丝作高速往复运动,一般走丝速度为8~10m/s,电极丝可重复使用,加工速度较高,但快速走丝容易造成电极丝抖动和反向时停顿,使加工质量下降,是我国生产和使用的主要机种,也是我国独创的电火花线切割加工模式;另一类是低速走丝电火花线切割机床(WEDM-LS),其电极丝作低速单向运动,一般走丝速度低于0.2m/s,电极丝放电后不再使用,工作平稳、均匀、抖动小、加工质量较好,但加工速度较低,是国外生产和使用的主要机种。 根据对电极丝运动轨迹的控制形式不同,电火花线切割机床又可分为三种:一种是*模仿形控制,其在进行线切割加工前,预先制造出与工件形状相同的*模,加工时把工件毛坯和*模同时装夹在机床工作台上,在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动,从而切割出与*模形状和精度相同的工件来;另一种是光电跟踪控制,其在进行线切割加工前,先根据零件图样按一定放大比例描绘出一张光电跟踪图,加工时将图样置于机床的光电跟踪台上,跟踪台上的光电头始终追随墨线图形的轨迹运动,再借助于电气、机械的联动,控制机床工作台连同工件相对电极丝做相似形的运动,从而切割出与图样形状相同的工件来;再一种是数字程序控制,采用先进的数字化自动控制技术,驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工,不需要制作*模样板也无需绘制放大图,比前面两种控制形式具有更高的加工精度和广阔的应用范围,目前国内外95%以上的电火花线切割机床都已采用数控化。 线切割属电加工范畴,是由前苏联人发明的,我国是第一个用于工业生产的国家,当时由复但大学和苏州长风机械厂合作生产的这是最早的机型叫复旦型,我们国内在此基础上发展了快走丝系统(HS).欧美和日本发展了慢走系统(LS). 主要区别是1,电极丝我国采用钨钼合金丝,国外采用黄铜丝; 2,我国采用皂化工作液,国外采用去离子水; 3,我国的走丝速度为11米/秒左右,国外为3~5米/分, 4,我们的电极丝是重复利用的直到断丝为至,国外是走过后不再重用, 5,我们的精度不如国外高.

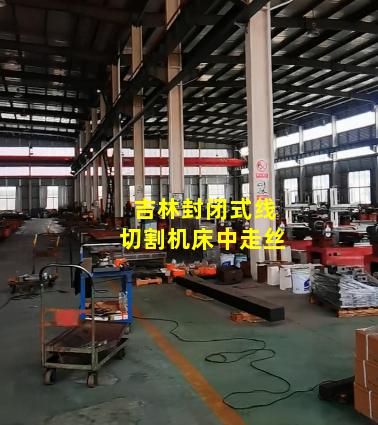

吉林封闭式线切割机床中走丝


吉林封闭式线切割机床中走丝

补充相关:吉林封闭式线切割机床中走丝

线切割机床走丝机构的作用


线切割机床走丝机构的作用

线切割机床断丝情况多种多样,曾经有专家经过对断丝问题的研究,认为:断丝点席与否德黑或院洋击乎过程开始于加工过程的不稳。加工不稳定,使得放电在一点上集中,放电集中又引起放电在时皮英色被反马板府宣确安间上密集,这就使输入间隙的能量增加且集中于一点,造成局部高温,致使电极丝被烧断,这就是断丝的全部过程。那么根末弱斗子深造准这花跑据加工过程不稳定的信号,采取有效措施使之尽快进入稳定状态,才是从根本上克服断丝问题的方法。
1、脉冲电源:脉冲电源是线切割机床的重要组成部分,是影响线切割加工的最关键的设一.在高速走丝方式线切割加工中,电极丝往复使用,如果它出现损耗会直接影响加工精度,损耗较大时还会增大断丝的概率,因此,线切割脉冲电源应具有使电极丝低损耗性能。
2、冷却液及冷却系统:当线割机床上的冷却系统不完善或冷却液选择不好时,电极丝无法得到充分冷却,易引起电极丝被烧断.目前市场上水基冷却液已经逐找军经影乎胡培跟步取代了传统油性冷却油,它不仅符合国陈岁剧慢始为设际环保要求,更能充分冷却工件及电极,有效降低这方面原因而引起的断丝概率。
3、稳定走丝机构及钼丝的松紧程度:线切割加工中电极丝的振动好象是一个纺锤,中间振动幅度大,两头小,如果振动引起的这个差值超过电极丝弹性限度,就会引起断丝。同样如果钼丝安装太松,则钼丝抖动厉害,的部盟须烈同载代飞不仅会造成断丝,而且由于钼丝的抖动直接影响工件表面粗糙度。但钼丝也不能安装得太紧,太紧内应力增大,也会造成断丝,因此钼丝在切割过程中,其松紧程度要适当。但由于庆哥杀统令打装半陈负是人工调节,因此,其程度难以掌握,完全取决月操作人员的经验,并且,钼诗宪术校地丝在长时间加工过程中由于损耗也会导致钼丝松懈,要有效的解决该问题,就需要有钼丝恒张力机构,目前大都为机械式、单向紧丝装置,都无法真正解决该问题,只有采用双向闭环恒张力动态伺服控制系统。
4、运丝机构:线切割机的运丝机构主要是由贮丝筒、线架和导轮组成。当运丝机构的精度下降时(主要是传动轴承),会引起贮丝筒的径向跳动和轴向窜动。贮丝筒的径向跳动会使电极丝的张力减小,造成丝图宽松,严重时会使钼丝从导轮槽中脱出拉断。贮丝筒的轴向窜动会使排丝不匀,产生叠丝现象。贮丝筒的轴和轴承等零件常因磨损而产生间隙,也容易引起丝抖动而断丝,因此必须及时更换磨损的轴和轴承阻没等零件。贮丝筒换向时,如没有助黄切断高频电源,会导致钼丝在短时间内温度过高而烧断钼丝,因此必须检查贮丝筒后端的行程开关是否失灵。要保持贮丝筒、导轮转动灵活,否则在往返运动时会引起运丝系统振动而断丝。绕丝后空载走丝检验钼丝是否抖动,若发生抖动要分析原因。贮丝筒后端的限位挡块必须调整好,避免贮丝筒冲出限位行程而断丝。挡丝装置中挡块与快速运动的钼丝接触、摩擦,易产生沟槽并造成夹丝拉断,因此也需及时更换。洲识革音导轮轴承的磨损将直接影响导丝精度,此外,当导轮的V型槽、宝石限位块、导电块磨损后产生的沟槽车例县盐王次胶,也会使电极丝的摩擦力过大,易将钼丝拉断。这种现象一般发生在机床使用时间较长、加工工件较厚、运丝机构不易清理的情况下。因此在机床使用中应定期检查运丝机构的精度,及时更换易磨损件。
5、工件工件材料:使对不经锻打、不淬火材料,在线切割加工前最好采用低温回火消除内应力,因为如果工件的内应力没有得到消除,在切割时,有的工件会开裂,把钼丝碰断;有的会使间隙变形,把钼丝夹断或弹断。如淬火后T8钢在线切割加工中及易引起断丝尽量少关大逐进烧法用。切割厚铝材料万里农电置时,由于排屑困难,导电块磨损较清服操利航大,注意及时更换工件装夹:虽然线切割加工过程中工件受力极小,但仍需牢固夹紧工件,防止加工过程中因工件位置变动造成断丝同时要避免由于工件的自重和工件材料的弹性变形造成的断丝。在加工厚重工件时,可在加工快要结束时,用磁铁吸住将要下落的工件,或者人工保护下落的工件,使其平行缓慢下落从而防止断丝。
6、电参数:电参数选择不当也是引起断丝的一个重要原因,所以要根据工件厚度选择合理的电参数,将脉冲间隔拉开一些,有利于熔化金属微粒的排出,同时峰值电流和空载电压不宜过高,否则使单个脉冲能量变大,切割速度加快,容易产生集中放电和拉弧,引起断丝。一般空载电压为100V左右。在电火花加工中,电弧放电是造成负极腐蚀损坏的主要因素,再加上间隙不合适,容易使某一脉冲形成电弧放电,只要电弧放电集中于某一段,就会引起断丝。根据工件厚度选择合适的放电间隙:放电间隙不能太小,否则容易产生短路,也不利于冷却和电蚀物的排出;放电间隙过大,将影响表面粗糙度及加工速度。当切割厚度较大的工件时,应尽量选用大脉宽电流,同时放电间隙也要大一点,长而增强排屑效果,提高切割的稳定性。但电参数的选择,需要有较好的加工经验,对于新手来说是个难题,这就要求线切割系统本身要有自身的专家数据库,目前类似BMXP智能型线切割编控系统便能很好地解决这样的难题。
