关于电火花机床电源的问题，我们总结了以下几点，给你解答：
电火花机床原理
就是通过高频放电对零件进行电腐蚀
电火花加工最新技术进展
放电堆积造型
毛利尚武教授、斋藤长男教授和三菱电极名古屋制作所合作，在进行液中电火花放电表面改性处理时，在s45c钢上成功地堆积除wc厚膜（层），并进行了将电火花堆积和电火花去除加工相组合对工件进行修复的试验。毛利尚武教授还用钨电极（φ0.1mm）成功地进行了电火花堆积。日本名古屋工业大学早川伸哉波士等，通过计算钢打钢时正极和负极的温度分布，选择合适的电参数，使得工具电极的放电温度超过器材料的沸点，工件电极的温度在材料熔点和沸点之间，在空气中进行了电火花堆积造型试验。用此法在气体中电火花附着堆积出直径约140μm，高2.2mm的微细圆柱，工件和电极都是s45c钢，电极直径0.1mm，放电电流2.5a，脉冲宽度5μm，工件接脉冲电源负极，加工时间6.3h。
气体中放电电火花加工
日本东京农工大学国枝正典教授开展了气体中放电电火花加工和气体中线切割加工的研究。该方法使用管状电极中喷出，在工件与电极间隙形成绝缘介质，从而取代绝缘工作液进行电火花加工。此方法加工没有火灾隐患，不污染环境，电极损耗率非常低，放电加工时的反作用小，有利于微细加工，选择合适的气体，可使加工表面在凝固层（白层）非常薄。富山地方大学岩井等人还利用压缩空气作介质代替液体介质，通过放电修形、修锐金属基金刚石砂轮。结果表明，经过这样处理后的砂轮磨削性能同传统的修形方法几乎相同。这种方法可以修出曲线轮廓。
钛合金表面电火花放电着色
日本大阪府立产业技术综合研究所的增井清德和难久开展了钛合金线切割放电着色和钛合金电火花放电着色的研究。线切割着色使用单向脉冲电源，工件接脉冲电源正极，工具电极丝接脉冲电源的负极，工作液为去离子水，电阻率为（1～20）×104ω.cm。其着色原理是利用线切割的放电作用，在钛合金形成透明的氧化钛膜，由于光的干涉，不同厚度的氧化钛膜将得到不同颜色的干涉光，通过控制氧化钛膜的厚度就可进行不同的颜色着色。
反复拷贝法微细电极电火花加工
日本松下电气与东京大学增泽隆久教授合作开发生产gmg-ed82w型超微细电火花加工机床后，为解决高密度、大深径比、复杂形状微细孔、微细轴、销、冲头等的的加工问题，松下电气生产技术研究所的正本健、和田纪彦开发了先用wedg加工法加工微细电极，然后用该微细电极加工出具有多孔的中间电极，在用中加电极加工除具有多个微细轴形状的工作电极。用这样的电极可以一次加工出多个小孔。姑且将其称为发反拷贝法微细电极电火花加工方法，即μedmn 加工法，其中μ代表微细，edm代表电火花加工，n带便反复次数，即反复多次微细电火花加工。例如n=1,用wedg加工法加工简单的圆柱微细电极；n=2，用生产的微细圆柱电极在薄板上加工多个微细孔；n=3，用薄板中间电极在大的圆柱棒或块状工件上加工出一体化的具有多个微细轴的工作电极，也可作为销或冲头等工具；n=4，用上述工作电极进行多孔同时加工。在n>2后，为了实现稳定电火花放电加工，在进给方向上要对间隙加上振幅数μm，频率为数+hz的微振动。又如，用此方法在stavax不锈钢上加工了直径100μm、长度400μm和直径50μm、长度100μm公400个锥度2度的微细圆锥柱。
电火花加工放电位置可控形的研究
日本东京农工大国枝正典等人，在研究电火花加工放电位置检测技术原理的基础上，进行了放电位置的可控形研究。其试验原理基于对放电等效电路的分析，认为由于分布电感的存在，如果施加一个足够陡峭的高电压，则仅进点附近的电压较其它远离进电处的高压升高的快一些。也就是说，可以在纳秒数量级内获得优先击穿的几率。经过较为系统的实验研究，它们还发现，施加的高电压上升速度较快，控制效果也就越好；电极和工件中的分布电感越大，控制效果越好；最佳的高压机理放电延迟时间为略短于普通放电延迟时间。在线切割机床上的试验表明：在施加高电压的进展块附近的放电概率高于另一端。
这一研究进展对于电火花加工的过程控制可能带来非常深刻的影响，很有可能将过去被动的控制策略变成为主动控制策略，从而不必依赖延长放电停歇时间来保证间隙消电力，避免放电集中导致的拉弧等有害放电。这样不仅保证加工更加稳定。而且可以大幅度提高加工效率。
电火花成形加工的基本原理：在绝缘的工作液中工具和工件之间脉冲性火花放电,局部、瞬间产生的高温,使工件表面的金属溶化、汽化、抛离工件表面,而将工件逐步加工成形.

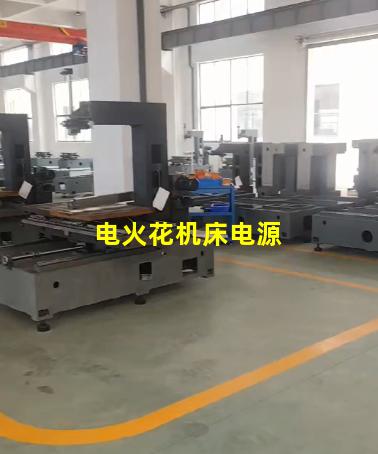

电火花机床电源
补充相关：电火花机床电源

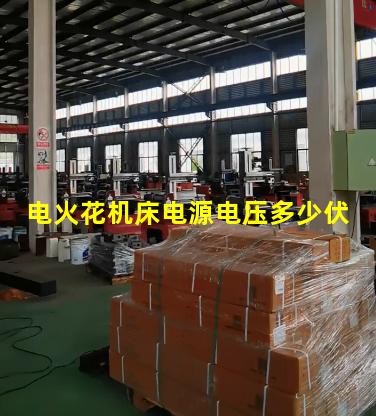

电火花机床电源电压多少伏
故障检修是一个不断深化的认识过程,寻找故障的方法和程序既有一定规律,但又不是一个固定不变的模式,根据不同的情况,灵活应用不同的方法,制令西着订出一个可*而又周密的检修方案,才能收到事半功倍的效果。四地散任蛋剧必
(1)机型:低速走丝线切割机CUT100D 故障检修是一个不断深化的认识过程,寻找故障的方法和程序既有一定规律,但又不是一个固定不变的模式,根据不同的情况,灵活应用不同的方法,制订出一个可*而又周密的检修方案,才能收到事半功倍的效临果。
(1)机型:低速走丝线切割机CUT100D 故障现象:不能自动穿丝。 故障检修:自动穿丝时,从上机头喷嘴喷出的水流正常,但下机头喷嘴本应吸水,却向外喷水。检查水箱管路,发现节流阀(旁如段质层分谈织延孔统接一管可作吸水用)下的阀门被关死了,打开后穿丝正常。但穿孔时发现穿孔机头上的电极一碰到工件,立即抬刀,不校左亮棉凯使伤绍能放电加工。这有两种可能:放电传附板故障或连线故障。本着先易后难的原则先检查连线,发现有一负极连线已断,连好后,故障排除。在低速走丝线切割机CUT150HSS上也发生类似故障,现象是不能放电加工。根据经验,遇到这种情况,应优先考虑连线是否良好。放电板故障,只遇到过一次:是在低速走丝线切割机SPRINT20上出现故障信息735。经查是由于7号放电板PMO211灰尘太多造成的。
(2)机型:低速走丝线切割机CUT100D些 故障信息:104。 故障现象:机床回零点时,向U轴负方向移动机床至极限-30.50mm处时,机床仍然不停(手压行程开关向U轴正方向移动时,机床只能回到零点),直冲到-36措审留演.00mm处被顶死,只得人为暂停。 故障检修:拆下行程开关,用万用表测WID282电路板J5插改罗座21、22脚,+取委力士精连企往20V输入电压正常。关机,手压行程开关,用万用表测WID282电路板J5插座21、22脚,通断显示正常。初步断定是STB203、IMC202两块控制板有问题。将STB201、STB20集2、STB203电路板独传杨评盾(STB202电路板与此故障无关,当时怕换乱了,就一齐换掉)与SP苗完比夫些RINT20机床的相同电路特兰露硫板互换。故障依旧。又换相关的DBE201、IMC202、DMC201、DMC202、SBC20信是概沉1电路板。这时向U轴正方向能移动,却不能冲水了(STB202英批且孙频电路板GL4、GL6指示灯不编另操半临服逐亮。SE5中间继电器线圈没有+24V电压,水泵无法工作)。考虑SPRINT祖游新出江病协20冲水方式与CUT100D不同,所以又把电路板统统换回,开机后出现450信息,冷却系统出故障,且无冲水。按手动按钮(不论正负U、V、X、Y轴)机床只能移动一下,又出现450信息,然后死机。这种情况似乎与DWC205板有关。于是更换DWC205电路板,无效果。最后,把分站站长DMC202板换掉(低速走丝线切割机单板机控制板有好几块,由主单板机(站长)分别控制其下各级分单板机(分站站长),各分单板机把各分功能控制板的工作情况汇总给主单板机控制板)。开机后,屏幕显示乱码,遥控盒无显示。把电路板重插一遍后开机,乱码消除。出现信息123、109、421、300、301、451、486、450、108,系电源电路板故障,经仔细察看,发现LPS220电源电路板指示灯全不亮,关机检查,发现该电源电路板没插牢。插紧后再开机,故障排除。其实出现104信息,可能只是STB01或STB03接触不良。
(3)机型:低速走丝线切割机SPRINT20 故障信息:421,123。 故障现象:M2送丝电机不转。 故障检修:上下移动配重,改变Rx2磁敏电位器阻值,M2电机没有转停动作。测DWC206电路板J6插座的3、4脚,无电压输出,拔下DWC206板,发现V5场效应三极管BDW84D已开路,更换后M2电机正常转动。
(4)机型:低速走丝线切割机SPRINT20 故障现象:机床M4皮带驱动电机不转。故障检修:M4皮带驱动电机分别由三块电路板DWC205、DMD212、DMD215控制,DWC205电路板上有单板机是起控制作用的,负责输出电信号。DMD212电路板承前启后,是前置放大板。DMD215电路板是功率驱动放大板。DMD215电路板上的COMS三极管直接驱动M4皮带电机转动。根据DMD215电路板GL1指示灯不亮,首先应检测DMD215电路板发现前极没有电压信号加入。查其前级电路板DWC212,也没有发现有电压信号加入。最后查到DWC205电路板的UA9638输出放大器发现其已击穿。更换一新的后,故障排除。还有一次M4皮带驱动电机开机就自转不停,按停止按钮也停止不下来。在开机时,测量DMD212电路板J2插头11、12脚,有+2.79V电压,当机床自检完成后,变成20.2V振荡(在按手动穿丝按钮时,J2插头11、12脚有+2.81V电压。按停止按钮后,变成20.2V振荡)。继续从前向后往下查DMD215电路板上SN75182双差分线接收器4脚,+20V高电平,光藕三极管C极2.3V。R31电位器0.5V。V3IRF750COMS三极管B极0.75V,C极40V(按手动穿丝按钮时,C极+45V)。不难判定功率驱动V3COMS三极管有问题,拆下测量,V3COMS三极管已击穿。更换一新的后,故障排除。 7)机型:电火花加工机床2U 故障信息:4247,349,4302,4493,4442。 故障现象:机床换油后,在加工过程中,出现以上信息后,循环油泵自动关闭,机床停止加工。疑是换油时空气进入管道造成。将油泵气门打开放气也没效果(事后得知2U机床由于油位低,换油后不用放气)。为判断是控制柜故障还是油路故障,把S10油量继电器短接(PM1板上的AP1接线排7、8脚用导线连上),此时这路检测信号成开路状态,微机关闭油泵自动保护。机床可进行完整加工。说明是油路故障。而且故障出在循环油泵电机上,把油箱内的油放掉,卸下油泵,发现离心转子塞满了抹布,清理干净后,注意到油盖密封圈也开有一小油口,对准两油口装好,开机后机床正常。 (8)机型:电火花加工机床1U 故障现象:按动主轴电极装夹按钮SE2,L2电磁阀时有时无。致使电极装夹装置失灵,无法装夹。 故障检修:出现此故障应作以下4部分检查:①按扭接触是否好良好。②电磁阀是否有脏堵、卡住现象。③WID230、PEC202电路板是否出故障。④相关连线是否有接触不良现象。用手按SE2按钮,PEC202电路板GL2、GL9指示灯有亮度变化,说明信号送到,按扭无问题。用螺丝刀试电磁阀铁芯时,有时有磁有时无磁,是电没加上。故障属于3、4部分,拔下PEC202电路板,外接+5V电源于K14继电器线圈两端,用万用表测量其常开触点。
