数控穿孔机床

原创，时间：2023-03-18 23:13:31

关于数控穿孔机床的问题，我们总结了以下几点，给你解答：

1、数控穿孔机床工作原理

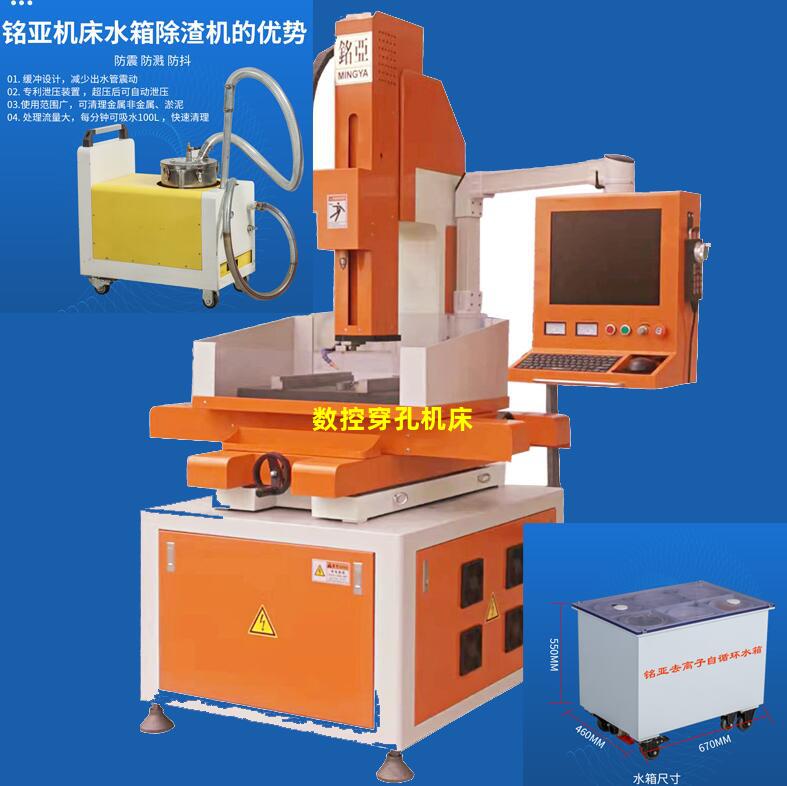

2、数控穿孔机床

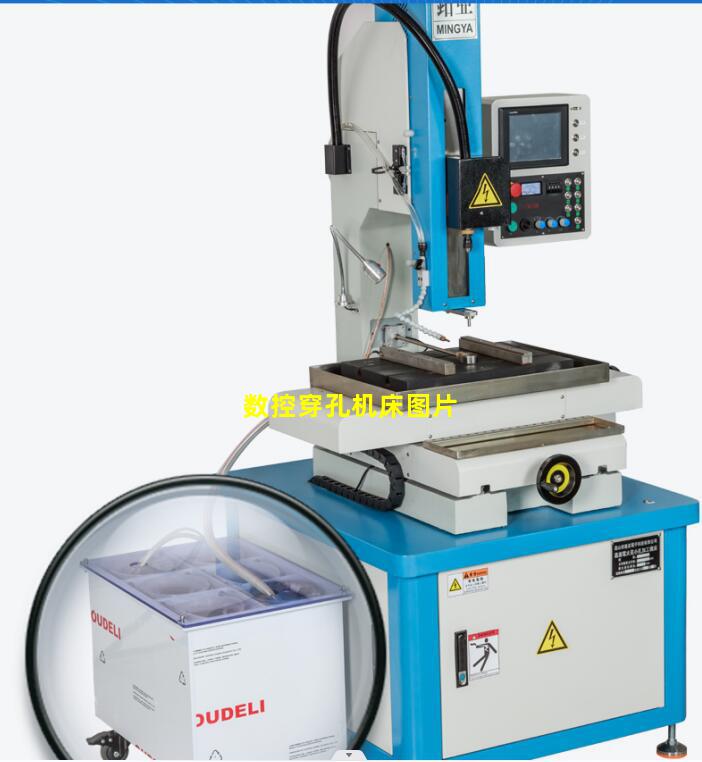

3、数控穿孔机床图片

数控穿孔机床工作原理

数控机床的工作原理：

　　(1)将编制好的加工程序通过操作面板上的键盘或输入机将数字信息输送给数控装置。
　　(2)数控装置将所接收的信号进行一系列处理后，再将处理结果以脉冲信号形式进行分配：一是向进给伺服系统发出进给等执行命令，二是向可编程序控制器发出S，M，T等指令信号。
　　(3)可编程序控制器接到S，M，T等指令信号后，即控制机床主体立即执行这些指令，并将机床主体执行的情况实时反馈给数控装置。
　　(4)伺服系统接到进给执行命令后，立即驱动机床主体的各坐标轴(进给机构)严格按照指令要求准确进行位移，自动完成工件的加工。
　　(5)在各坐标轴位移过程中，检测反馈装置将位移的实测值迅速反馈给数控装置，以便与指令值进行比较，然后以极快的速度向伺服系统发出补偿执行指令，直到实测值与指令值吻合为止。
　　(6)在各坐标轴位移过程中，如发生“超程”现象，其限位装置即可向可编程序控制器或直接向数控装置发出某些坐标轴超程的信号，数控系统则一方面通过显示器发出报警信号，另一方面则向进给伺服系统发出停止执行命令，以实施超程保护。

　　综上所述，数控机床的工作原理可归纳为：数控装置内的计算机对通过输入装置以数字和字符编码方式所记录的信息进行一系列处理后，再通过伺服系统及可编程序控制器向机床主轴及进给等执行机构发出指令，机床主体则按照这些指令，并在检测反馈装置的配合下，对工件加工所需的各种动作，如刀具相对于工件的运动轨迹、位移量和进给速度等项要求实现自动控制，从而完成工件的加工。

四方刀架：1松开：刀架电动机与刀架内一蜗杆相连，刀架电动机转动时与蜗杆配套的涡轮转动，此涡轮与一条丝杠为一体的（称为“涡轮丝杠”）当丝杠转动时会上升（与丝杠旋合的螺母与刀架是一体的，当松开时刀架不动作，所以丝杠会上升），丝杠上升后使位于丝杠上端的压板上升即松开刀架；
2 换刀：刀架松开后，丝杠继续转动刀架在摩擦力的作用下与丝杠一起转动即换刀；
3定位:在刀架的每一个刀位上有一个用永磁铁做的感应器，当转到系统所需的刀位时，磁感应器发出信号，刀架电动机开始反转：、
4锁紧：刀架是用类似于棘轮的机构装的只能沿一个方向旋转，当丝杠反转时刀架不能动作，丝杠就带着压板向下运动将刀架锁紧，换刀完成（电动机的反转时间是系统参数设定的，不能过长不能太短，太短刀架不能锁紧，太长电动机容易烧坏.

(1)刀架抬起当数控装置发出换刀指令后，压力油由a孔进入压紧液压缸的下腔，活塞1上升，刀架体2抬起，使定位用的活动插销10与固定插销9脱开。同时，活塞杆下端的端齿离合器与空套齿轮5结合。
(2)刀架转位当刀架抬起后，压力油从c孔进入转位液压缸左腔，活塞6向右移动，通过联接板带动齿条8移动，使空套齿轮5作逆时针方向转动。通过端齿离合器使刀架转过60º。活塞的行程应等于齿轮5分度圆周长的1/6，并由限位开关控制。
(3)刀架压紧刀架转位之后，压力油从b孔进入压紧液压缸上腔，活塞1带动刀架体2下降。齿轮3的底盘上精确地安装有6个带斜楔的圆柱固定插销9，利用活动插销10消除定位销与孔之间的间隙，实现反靠定位。刀架体2下降时，定位活动插销10与另一个固定插销9卡紧，同时齿轮3与齿圈4的锥面接触，刀架在新的位置定位并夹紧。这时，端齿离合器与空套齿轮5脱开。
(4)转位液压缸复位刀架压紧之后，压力油从d孔进入转位液压缸的右腔，活塞6带动齿条复位，由于此时端齿离合器已脱开，齿条带动齿轮3在轴上空转。
如果定位和夹紧动作正常，推杆11与相应的触头12接触，发出信号表示换刀过程已经结束，可以继续进行切削加工。
刀架除了采用液压缸转位和定位销定位之外，还可以采用电动机带动离合器定位，以及其他转位和定位机构。

数控机床的组成和工作原理

数控机床由程序编制及程序载体、输入装置、数控装置（CNC）、伺服驱动及位置检测、辅助控制装置、机床本体等几部分组成。

一、程序编制及程序载体
数控程序是数控机床自动加工零件的工作指令。在对加工零件进行工艺分析的基础上，确定零件坐标系在机床坐标系上的相对位置，即零件在机床上的安装位置；刀具与零件相对运动的尺寸参数；零件加工的工艺路线、切削加工的工艺参数以及辅助装置的动作等。得到零件的所有运动、尺寸、工艺参数等加工信息后，用由文字、数字和符号组成的标准数控代码，按规定的方法和格式，编制零件加工的数控程序单。编制程序的工作可由人工进行；对于形状复杂的零件，则要在专用的编程机或通用计算机上进行自动编程（APT）或CAD/CAM设计。
编好的数控程序，存放在便于输入到数控装置的一种存储载体上，它可以是穿孔纸带、磁带和磁盘等，采用哪一种存储载体，取决于数控装置的设计类型。

二、输入装置
输入装置的作用是将程序载体（信息载体）上的数控代码传递并存入数控系统内。根据控制存储介质的不同，输入装置可以是光电阅读机、磁带机或软盘驱动器等。数控机床加工程序也可通过键盘用手工方式直接输入数控系统；数控加工程序还可由编程计算机用RS232C或采用网络通信方式传送到数控系统中。
零件加工程序输入过程有两种不同的方式：一种是边读入边加工（数控系统内存较小时），另一种是一次将零件加工程序全部读入数控装置内部的存储器，加工时再从内部存储器中逐段逐段调出进行加工。

三、数控装置
数控装置是数控机床的核心。数控装置从内部存储器中取出或接受输入装置送来的一段或几段数控加工程序，经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后，输出各种控制信息和指令，控制机床各部分的工作，使其进行规定的有序运动和动作。
零件的轮廓图形往往由直线、圆弧或其他非圆弧曲线组成，刀具在加工过程中必须按零件形状和尺寸的要求进行运动，即按图形轨迹移动。但输入的零件加工程序只能是各线段轨迹的起点和终点坐标值等数据，不能满足要求，因此要进行轨迹插补，也就是在线段的起点和终点坐标值之间进行“数据点的密化”，求出一系列中间点的坐标值，并向相应坐标输出脉冲信号，控制各坐标轴（即进给运动的各执行元件）的进给速度、进给方向和进给位移量等。

四、驱动装置和位置检测装置
驱动装置接受来自数控装置的指令信息，经功率放大后，严格按照指令信息的要求驱动机床移动部件，以加工出符合图样要求的零件。因此，它的伺服精度和动态响应性能是影响数控机床加工精度、表面质量和生产率的重要因素之一。驱动装置包括控制器（含功率放大器）和执行机构两大部分。目前大都采用直流或交流伺服电动机作为执行机构。
位置检测装置将数控机床各坐标轴的实际位移量检测出来，经反馈系统输入到机床的数控装置之后，数控装置将反馈回来的实际位移量值与设定值进行比较，控制驱动装置按照指令设定值运动。

五、辅助控制装置
辅助控制装置的主要作用是接收数控装置输出的开关量指令信号，经过编译、逻辑判别和运动，再经功率放大后驱动相应的电器，带动机床的机械、液压、气动等辅助装置完成指令规定的开关量动作。这些控制包括主轴运动部件的变速、换向和启停指令，刀具的选择和交换指令，冷却、润滑装置的启动停止，工件和机床部件的松开、夹紧，分度工作台转位分度等开关辅助动作。
由于可编程逻辑控制器（PLC）具有响应快，性能可靠，易于使用、编程和修改程序并可直接启动机床开关等特点，现已广泛用作数控机床的辅助控制装置。

六、机床本体
数控机床的机床本体与传统机床相似，由主轴传动装置、进给传动装置、床身、工作台以及辅助运动装置、液压气动系统、润滑系统、冷却装置等组成。但数控机床在整体布局、外观造型、传动系统、刀具系统的结构以及操作机构等方面都已发生了很大的变化。这种变化的目的是为了满足数控机床的要求和充分发挥数控机床的特点。
