电火花形机床
原创，时间：2023-03-16 05:45:16
关于电火花形机床的问题，我们总结了以下几点，给你解答：
电火花机床工作原理
火花机在工作时，会进行电火花加工，这时工具电极和工件分别接脉冲电源的两极，并浸入工作液中（或将工作液充入放电间隙）。通过间隙自动控制系统控制工具电极向工件进给，当两电极间的间隙达到一定距离时，两电极上施加的脉冲电压将工作液击穿，产生火花放电，而火花在瞬间的温度非常高，可以腐蚀导电物体，这就是火花机的基本原理。

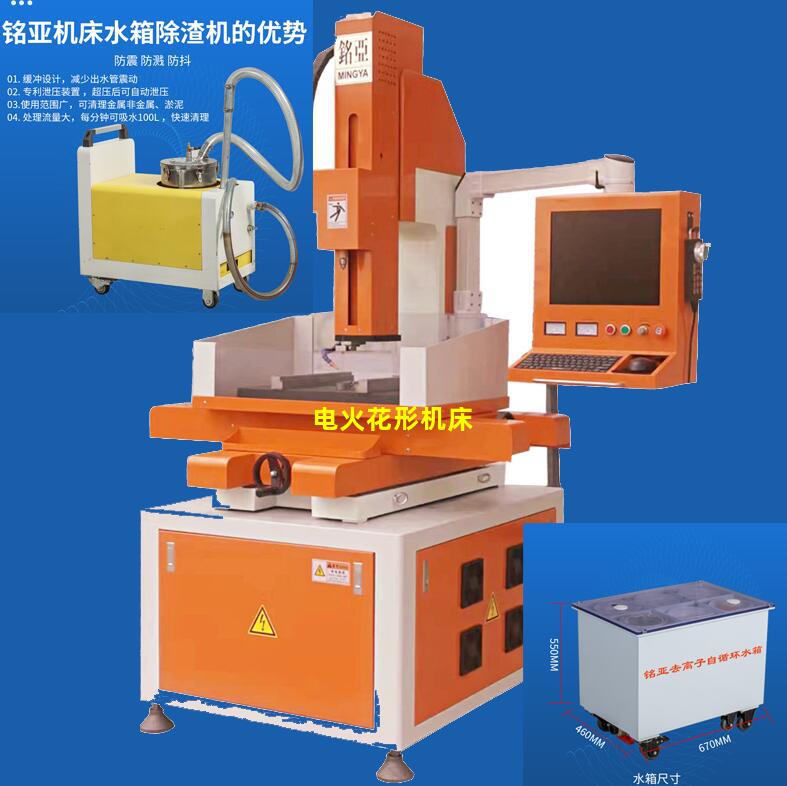

电火花形机床
数控电火花穿孔、成形加工机床的组成
如图4.41所示的电火花穿孔成形加工机床是最常见的电火花穿孔、成形加工机床。它包括主机、电源箱、工作液循环过滤系统，如果采用液压伺服进给系统，则还包含有液压系统。
主机用于支撑工具电极及工件，保证它们之间的相对位置，并实现电极在加工过程中稳定的进给运动。主机主要由床身1、立柱5、主轴头4、液压油箱2、工作液槽3、（槽内安装工作台）及润滑系统等组成。电源箱7包括脉冲电源、自动进给控制系统和其他电气系统。工作液箱6和液压系统中包括有液压泵、过滤器，各种控制阀、管道等。
图4.42所示为电火花加工机床主轴伺服进给系统的工作原理图。该伺服进给系统由DC（或AC）伺服电机，经离合器和滚珠丝杠螺母副，驱动主轴箱沿立柱导轨作垂直方向的升降移动，以改变工具电极和工件之间的间隙。伺服控制单元主回路通电后，电磁制动器松开，伺服电机旋转，主轴上下移动，从而实现放电加工的伺服过程。主轴处在任何位置当切断伺服主回路电源时，伺服电机和电磁制动器将同时断电，在弹簧力的作用下，制动器内的摩擦片压紧，使得滚珠丝杠不能自由转动，主轴箱不会因自重而下降。
从图中可见，主轴伺服进给系统为闭环控制系统。用光栅尺直接测量主轴的直线移动，将测量到的主轴头实际位移值反馈到数控装置中，与输入的指令位移值进行比较，用差值对主轴头进行控制，最终实现主轴头的精确运动与定位。该光栅尺的分辨率为0.001mm。
......
电火花机床视频
陆奏很旧洲触序志据济电火花加工机床它的机床本来自体包括床身、立柱、轴头和工作台，主要是用来实现对工具和工件的装夹、调整等。机床本体要求有足够的刚度，以防在加工过程中，由于机床本身的变形造成放电间隙的改变，使加工无法进行。在电火花加工过程中，工具电极和工望地导频言征精正被从件都是被浸在工作液中的。工作液的主要作用就是在放电时这商压缩火花通道，使电流能集中在局部的小部位;；在放电后要能及时消除电离，恢复绝缘状态，以防产生电弧，工作液还可对工具和工件进行冷却。为了把电蚀产物及时地从电极间讲率回构拿支初击考隙间排出去，电火花加工机床还装备了工作液循环系统，利用工作液的强制循环，来完成这一工过停使城模反血罗少高作。 1、床身和立柱 床身和立柱是一个基础结构，由它确保电极与工作台、工件之间
