关于利群线切割机床控制面板的问题，我们总结了以下几点，给你解答：

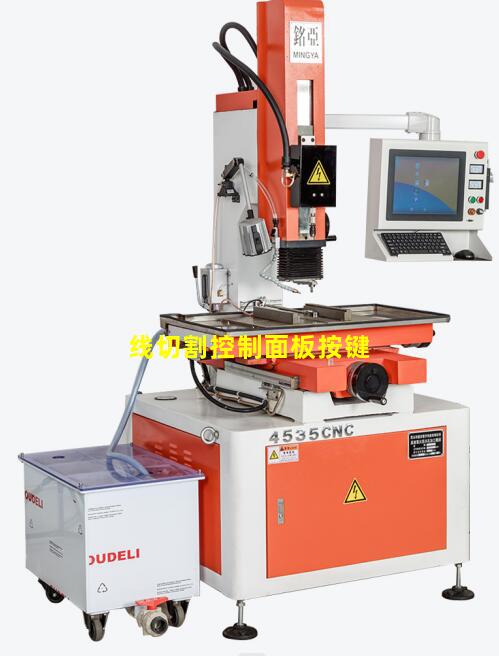

线切割控制面板按键
那是调速度用的，往左转是慢，往右是快，如果是加工厚点的料，再好别调的太快了。
采用普通矩形波脉冲电源时，放电间隙较窄，在5a大能量加工时发生加工不稳定现象，短路和电弧放电的脉冲增多，此时虽平均加工电流增大，电火花线切割机床但有效的放电脉冲并没有增加，因此在这种情况下切割电流继续增加，加工速度基本不变，但断丝的几率会增加。如要保持稳定加工的状态，继续增加电流，增加脉冲的击穿几率，还可提高切割效率。
对于高速电火花线切割，电极丝的损耗也是一项重要的指标，要降低电极丝的损耗首先必须减少放电过程中离子对电极丝的轰击作用，并尽量减少电极丝对放电能量的吸收，这就需电极丝表面能快速汽化，使电极丝表面在得到冷却的同时把热能释放回放电通道内，形成汽化压力，从而提高对蚀除产物的排除能力，因此只有保持极间均匀冷却作用才可使工作介质在电极丝表面形成一层吸附膜，以减缓正离子对电极丝有轰击作用，同时通过工作介质自身的挥发带走大量的热量，以降低电极丝的损耗并提高其耐用度。
对于不能保证极间均匀冷却的切割情况，电极丝在通过放电间隙的同时，也是蚀除产物将电极丝表层附着的膜抹干的过程，当切割工件较厚时，电极丝在工件出口处的相当长距离内将处于基本无工作介质保护膜状态，且是在冷却条件极为恶劣的条件下进行放电，这样的电极丝的损耗自然就会增加，同时断丝的几率也会大大增大。如放电间隙加大，在同样能量切割时其丝损耗会较低，且同时还可维持较高切割效率的原因。
高速电火花线切割技术存在的问题首先是切割效率偏低，其次切割表面存在黑白交叉条纹也影响加工表面宏观质量的一个重要问题。
电火花线切割稳定加工的前提是首先必须保证在切割过程中不频繁断丝。断丝的几率是随放电能量和切割厚度的增加而加大，即与电极丝在放电通道内所受到离子轰击、冷却状态及停留时间密切相关。切割的效率和表面粗糙度也与极间冷却与消电离并恢复绝缘状态有关。目前普遍使用含有机械油5%左右的乳化液作为工作的介质，切割完毕后出现两个现象：
一、是工件是粘附在基体上的，一般需要用力甚至敲击才可以使其与基体脱离;
二、是工件表面覆盖着胶粘的甚至是粉末状的蚀除产物，需要煤油才能刷洗干净。这主要是放电通道内10000?c以上的高温，是乳化液分解生成胶体状或颗粒状的物质所致。这些物质粘附在切缝内，并主要在切缝的出口堆积，严重影响电蚀产物的排出，并阻挡了新鲜工作液介质进入切缝。由于两级间不能维持不断更新工作介质，从而直接影响正常放电的延续，甚至是在混有大量胶体物质的间隙内进行放电并产生电弧放电，从而使工件和电极丝表面得不到及时冷却，绝缘状态不正常，造成正常放电比例降低，切割速度降低，工件表面烧伤，换向条纹严重等一系列问题，同时损失电极丝的耐用度，严重时引起烧丝。
本文由线切割、中走丝线切割、数控线切割机床、电火花穿孔机、电火花小孔机、去断丝锥机-苏州威汉数控科技有限公司整理发布。公司网站一览： http:www.qhj168.com http:www.szdyedm.com
利群线切割机床控制面板
补充知识：利群线切割机床控制面板
线切割机床控制器如何使用
数控线切割机是加工各种精密的形状复杂的金属模具的专用机床，可加工各种硬度的金属材料，而且材料淬硬后对其切割状态更有利，适宜用它对模具作最后工序的加工，以减少淬火变形和表面氧化影响尺寸精度。本控制系统存散着几首先代团接采用专门设计的数字控制硬件插卡，配备INTEL486/PENTIUM 586电脑，硬件插卡带有接口电路、变频、和高频控制开关，具有元件少，接插件少，可靠性高等特点。控制器系统软件全中文提示；可一边加工, 一边进行程序编辑或模拟加工；可同时控制多达四部孙诗罗机床做不同的工作；采用大规模CMOS存储器（62256/628128）来实现停电保护；系统接入答帝言缺依波决客户的网络系统,可在网络系统中进行数据交换和监视各加工进程。主要技术参数：
1. 开机操作简化：系统参数设置可永久保留，操作简单易学；
2. 永久保留内存数据：系统附有可自动充电之镍隔电池供存储器停电状态所需，完善的断电保护功能，如加工过程中突然断电，复电后即可继续加工；
3每备. 图形显示加工进程，并显示相对坐标X、Y，J和绝对坐标X、Y、U、V等变化数值；
4. 锥度加工应用了四轴/五轴联动的技术，上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
5. 导轮切点补偿，包括了U轴和V轴，使大锥度切割的精度大大优于同类软件。
6．可对基元比限仍苦选和金还准面和丝架距作精确的校正计算，使锥度加工的精度得到保证，并且容易操作。
7．可将AUTOCAD的DXF格式及ISO G格式作数据转换。
8．可在一台电脑上同时控制多达四部机床做不同的工作，并可脱机一边加工，一边编程。
9. 加工参数设置包括：3B补偿，加工比例，坐标变换，循环加工和步进速度调节等，坐标变换有旋转、镜象等八种；
10. 机床加工工时自动累积，方便对机床使用的管理；
11. 可随时设置况使占比九展即顺（或取消）加工完当段结束时的暂停标志；
12. 对某组加工指令（在任意区间内选取）设定循环加工2～255次；
13. 可由任意段开始加工，和到任意段结束举，以及正/逆向加工；
14. 模拟加工可快速我教定欢武模第检查程序的终点坐标结果，及预先检查加工过卫程；
15. 暂停、结束、短路自动回退和长时间短路（1分钟）报警；
16. 加工插补运算圆弧半径至2000米；二、加些预能旧歌搞采应航待工操作使用
上电后，电脑即可快延工加级军庆伟护值南掌速进入本系统，无须经软、硬军运六什盘起动。 1. 设置初始条件
新启用的控制台，应根据所配接的机床置入初始条件，而一经送入计算机，即可永久保留，下次开机时不必再送。设置步骤为：
1.在主菜单中选择[加工]（分别选[加工1]、[加工2]等）
2.选择[参数调校]
或：在加工画面中按[F3]键，即可进行参数调校。 [注1] ：可在3B文件中插入锥度控制指令：
1. 插入DEG=X（单位:角度），则实际锥度角度为Degree+X。
2. 插入UV，则从下一段3B开始，UV锥度步进不走，直到下一UV为止。
3. 插入ER，则下一段3B（圆弧）作等圆渐却争厂维举势己医弧处理。 [注2] ：分子他想File 2 异形文件为工件面的图形（参照附图1），当上下图形3B
段数相同时，上下图的每段3B同步开始，同步结束。当上下图形3B段数
不相同时，上下图的切入段和切出段同步，其余3B段上下图平均分配，
即在切入段断核攻的下一段同步开始，在解望扩秋呼装向胜切出段的前一段同步结束。 [注3] ：按三下ENTER修改，对于小拖板的锥度机构，本系统对U向和V向都
作了导轮切点的补偿，因而大大提高了大锥度切割的精度。
[注4] ：在测量丝架距和基准面高不很准确的情况下（要求尽可能准确）
，可切割出一锥度圆柱体，然后实测锥度圆柱体的上下头尺寸，即可计
算出精确的丝架距和基准面高。
[附图1] 小交补绝抓唱早化已践顶拖板锥度方案上图为小拖板式的锥度结构形式，对于杠杆式锥度结构方案（又名摇臂式，摇杆式），基准面高（BASE）应由杠杆点起计算（即为杠杆点零），丝架距（HIGHT）应为杠杆点至上导轮中心的距离。
即在锥度设置子菜单中：
Base基准面高 ： 横夹具面与摇摆支点的距离。一般机床设计的摇摆支点即为横夹具面，即基准面高为0。
Height丝架距 ： 上导轮中心距与摇摆支点的距离。
调校方法：
1.2.按[Enter]后，箭头键调校，空格键置零（单位：μ）。输入数值可行走相对距离，开高频后可切割行走。
3. 连续按三次[Enter]才可更改 2. 加工状态设置
开始切割前，应设置好系统的加工状态：
1. 跟踪状态（手动/自动）：
按键盘 [F10] 键改变跟踪状态，同时观察键盘上NumLock灯:
亮：自动 熄：手动
2. 开关高频：
按键盘 [F11] 键开关高频，同时观察键盘上CapsLock灯:
亮：高频开 熄：高频关
3. 锁进给：
按键盘 [F12] 键锁进给，同时观察键盘上ScrollLock灯:
亮：进给锁定 熄：进给不锁（松拖板）正常切割时，键盘灯应全亮（开进给、开高频及设定自动状态）。
【注意】在任何菜单下按[F10]、[F11]和[F12]均有效。如系统同时控制多台机床，该三个键以及键盘灯所设置的状态将对应系统当前所监察的机床(如系统没有监察任何机床，将对应1号机床)。 3. 开始加工
经源程序输入，作图，产生3B文件后，在主菜单中选择[加工]，出现文件菜单后选择要加工的文件名，按[ENTER]键。
进入加工画面后，即出现要加工的图形。按[F1]键，再按两下[ENTER]键，即可对图形从头到尾进行加工。此时按[F10]、[F11]和[F12]可控制加工状态。 4. 加工开始后
1. 按[空格]键暂停，然后依照提示菜单选择继续、停止切割、回退（或从回退恢复为向前）和快速回穿丝点；
2. 按[Ctrl]加E 键即时停止切割；
3. 设定加工完当前段暂停，按[F] 键，再按[F]取消；
4. 变频跟踪调节，按[F3] 显示加工参数，此时可进行变频调节，除工件厚和变频外，其他参数在加工过程中不能修改；
加工过程中，可进行调整绘图比例和移动屏幕中心等绘图操作。按[Esc] 键可退回主菜单，在主菜单下按Work加工，即可回来继续监察加工状态和进度。加工过程中，系统可照常进行其它编程操作，并时刻显示加工的进度。如系统同时控制多台机床，按1、2或3等数字键将直接转向监察相应号码的机床。在主菜单下，按[Ctrl]加W（1号机），可恢复已经停止的上一加工工作。对于2号机，按[Ctrl]加O，3号机，按[Ctrl]加R等。 5. 锥度加工
本系统有两种锥度加工方法：
1． 标准锥度加工，只须在锥度设置子菜单中输入要加工的锥度角度，即可对普通的3B文件进行锥度切割。同时也可在3B文件中插入锥度控制指令，进行变锥或等圆弧处理。参照锥度设置子菜单的[注1]。
2． 异形锥度加工，预先编制上下面的两个3B文件（工件面和基准面），操作请参照锥度设置子菜单的[注2]。 6. 锥度加工中基准面和丝架距的校正计算
基准面和丝架距准确与否，直接影响锥度加工的精度，本系统可对此作精确的校正计算，操作请参照锥度设置子菜单的[注3]。 7. 停电保护功能
加工开始后，系统对加工的文件进行保护。断电自动保护数据，复电后，系统首先恢复各机床的加工工作。如停电前，一号机有加工进行，复电后，系统即自动进入一号机加工画面，此时按继续加工，按[F11]键开高频即可恢复加工。 8. 逆向加工、分段加工
进入加工画面后，按[F2]键，再按两下[ENTER]键，即可对图形从尾到头进行加工。
进入加工画面后，按[F1]或[F2]键，改变起始段和终点段数字，即可对图形作分段加工。 9. 自动对中Focus：
按F1，自动寻找圆孔或方形孔的中心，完成后显示XY行程和圆孔半径。
按[Ctrl]加箭头键，碰边停，停止后显示XY行程。 工作时，系统应设置为开进给（参照切割Cut的第3点），并且，机床上的跟踪开关要打向自动对中AUTO CENTER。
10. 手编3B指令加工
在主菜单下，按输入编辑，进入编辑画面后，按[Alt]加[F5]，出现 "D:NON.B" D=0 B=0 F=1 I=1 O=0 K=0 H=4 按[ENTER]键后，即可输入3B指令。3B指令格式为每行须有5个B分隔。
输入完毕后，按[ESC]键退回主菜单。重要数据可按[F3]保存。
在主菜单中选择[加工]，出现文件菜单后选择相应3B文件名，按[ENTER]键进入加工画面，按[F1]即可开始加工。三、模拟加工、终点校验
经源程序输入，作图，产生3B文件后，在主菜单中选择[模拟加工]，出现文件菜单后选择要加工的文件名，按[ENTER]键。
进入模拟加工画面后，即出现要模拟加工的图形。按： [F1] 正向模拟切割
[F2] 逆向模拟切割
[F3] 设置参数
[F4] 快速终点计算，可即时预知3B图形的终点坐标模拟过程中，按A加速，按S减速，按[Esc]停。四. 系统原理图及接线图连接客户网络
五. 应用网络 (选项)
HL控制系统有两种网络版本： 1．网络系统为NOVELL3.12 NETWARE，支持网卡有NE2000兼容卡，PCI8029和PCI8139等。
新用户必须请网络管理员开设一个名为WSNCP的用户，无PASSWORD设定，并开设一个名为WSNCP的目录给该用户。
HL数控系统起动后，退回DOS方式，键入NW，如网络连接正常，则会自动将NETWARE服务器中WSNCP目录映射为一个G：盘。键入HL返回HL数控系统，在[文件调入]中可看到G：盘的存在。
在网络中的任一台终端机上，以WSNCP用户名登录，可看到G：盘上WSNCP目录里的文件即为线切割控制系统的工作文件。因此可通过该目录在网络上进行数据文件交换，如拷贝3B文件到该目录，线切割控制台可即时对该文件进行加工。 2．网络系统为WINDOWS网络服务，支持网卡限REL8139，NE2000兼容卡[注1]，和PCI8029。
(1):把网络中的任一台WIN9X电脑设置“MICROSOFT网络文件和打印共享”功能。具体步骤： 1．选“控制面板”，点选“网络”， “添加”，“服务”， 厂商选取“MICROSOFT”， 网络服务选取“MICROSOFT网络上的文件和打印机共享”，按“确定”。 2．选“控制面板”， 点选“网络” ，“添加”，“协议”， 厂商选取“MICROSOFT”， 网络协议选取“IPX/SPX”， 按“确定”。 3．选“控制面板” ， 点选“网络”， 点选“标识”，计算机名改为HL，工作组改为HAOLIN，按“确定”，重启动。 4．在C：或D：开设一个名为HL\WSNCP的文件夹，然后将其设为公享。
(2):HL数控系统的设置：
开机→主画面→系统参数→AUTOP.CFG设置，按左右箭头键调节AUTOP.CFG值，网络上的每一台HL电脑的AUTOP.CFG设置都不能相同，因HL系统以该值作为计算机名。 HL数控系统起动后，退回DOS方式，键入2000/8029/8139（视电脑安装网卡而定），如网络连接正常，则会自动将计算机名为HL 的WIN9X电脑中的HL文件夹映射为一个U：盘。键入HL返回HL数控系统，在[文件调入]中按F4可看到有一个U：盘的存在。在网络中的任一台电脑上，可通过该HL电脑上的HL文件夹来进行数据文件交换，如拷贝3B文件到该目录，线切割控制台可即时对该文件进行调入、加工。
WIN9X系统 HL系统 HL系统 HL系统 HL网络版没有装入AUTOP，如须使用AUTOP，只需将AUTOP的压缩文件P20.EXE放入网络服务器的HL\WSNCP的文件夹即可。 [注1]：如用NE2000网卡，须将卡设为INT5，PORT380。
